스마트폰은 손가락 위치를 어떻게 알아낼까?
이 글의 원본 영상 짧게 보는 요약
누르는 힘 대신 달라진 전기적 조건
여기서는 정전식 위치 감지 원리를 설명합니다. 모든 터치 기술이 같은 것은 아닙니다. 센서는 손가락의 체온이나 압력만을 읽는 대신 전극의 전기적 변화를 측정합니다.
기준과 비교해 알아내는 위치
신호를 보내고 받는 전극 쌍은 서로 전기적으로 결합합니다. 손가락이 다가오면 결합 조건이 달라지고,손가락이 없는 기준과 비교한 변화량을 읽을 수 있습니다. 주변 여러 위치의 측정을 처리해 접촉 위치를 계산합니다. 설명용 격자의 색은 실제 전압 데이터가 아닙니다.

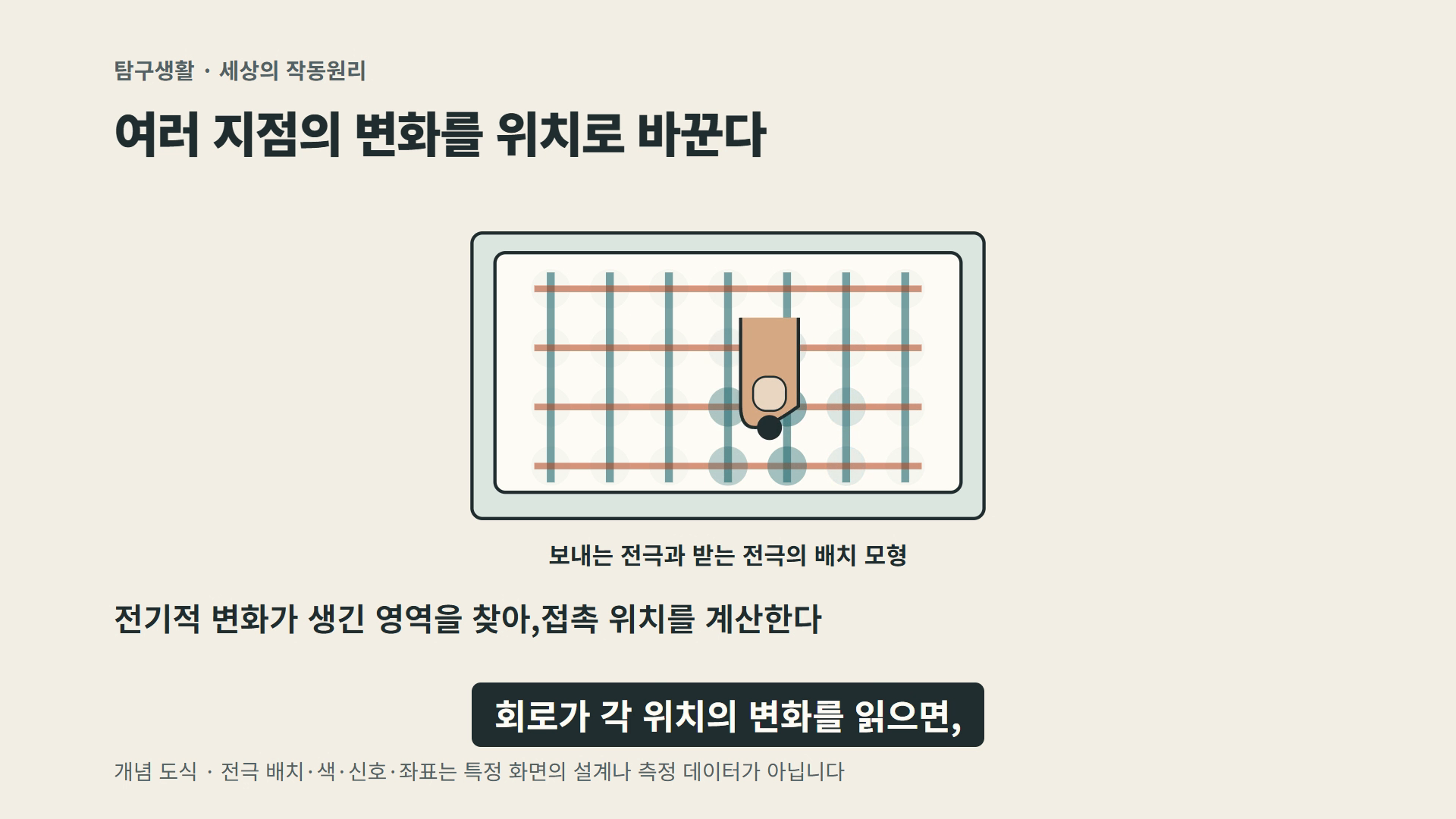

스마트폰은 손가락 위치를 어떻게 알아낼까?의 설명용 원리 도식. 실제 제품의 정밀 구조나 측정값이 아닙니다.모든 정전용량이 늘어나는 것은 아닙니다
상호 정전용량 감지는 손가락이 신호와 주변에 영향을 주는 여러 효과를 포함합니다. Microchip의 대표적인 측정 설명에서는 받은 신호가 줄어드는 방향으로 나타납니다. 다른 측정 방식까지 늘어남이나 줄어듦 하나로 통일하면 안 됩니다.
장갑과 물에 대한 답은 설계에 달려 있습니다
덮개의 두께와 재료,장갑,잡음과 물기 등은 측정 조건을 바꿉니다. 이를 고려해 설계한 센서도 있으므로 모든 장갑이 작동하지 않는다거나 물을 언제나 완벽히 구분한다고 말할 수 없습니다. 개별 제품의 지원 조건은 해당 안내를 확인합니다.
